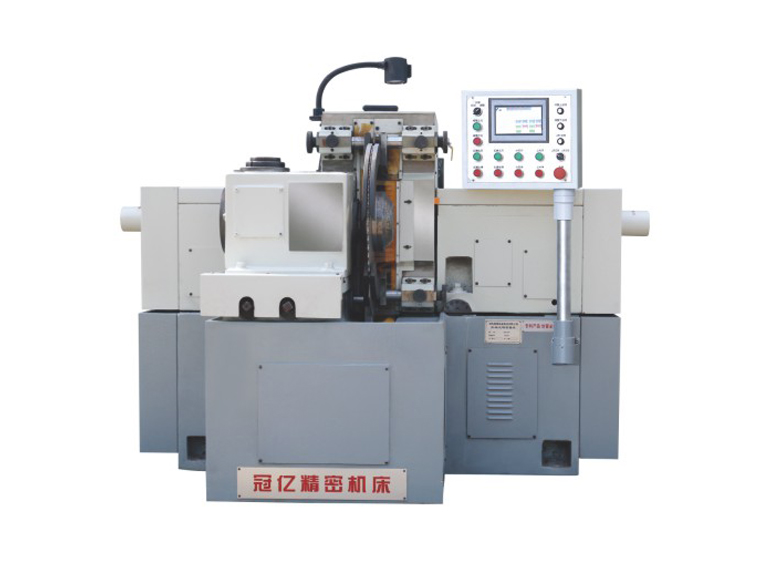

今天雙端面磨床廠家來給大家分享的是臥式雙端面磨床的液壓疊加回路：

1、通徑及連接尺寸

一組疊加閥回路中的換向閥、疊加閥和底板塊之間的通徑、安裝尺寸一致，圖2中采用的是6mm通徑系列的疊加閥。

2、疊加閥安裝位置

主換向閥應該布置在疊加閥組的上面兼作頂蓋用，與油缸連接用的底板塊放在下面，疊加閥均安裝在主換向閥和底板之間，其順序按系統的動作要求而定。疊加閥組回油孔在底板塊下方，直接回油箱。

3、溢流閥的選擇

溢流閥通徑按系統液壓泵的總流量確定。

4、減壓閥和單向閥組合

A、B油路都采用節流閥，B油路采用減壓閥的系統。這種系統節流閥應靠近油缸，如果減壓閥靠近油缸，則當A IZl進油，B IZl回油時，由于節流閥的節流作用，使液壓缸B腔與單向節流閥之間這段油路的壓力升高。這個壓力又去控制減壓閥，使減壓閥減壓口關小，出口流量變小，造成供給液壓缸的流量不足。當液壓缸的運動趨于停止時，液壓缸B腔壓力又會降下來，控制壓力隨之降低，減壓閥開口度加大，出口流量又增加。這樣反復變化，會使液壓缸運動不穩定，還會產生振動。

5、回油路上調速閥、節流閥的位置

回油路上的調速閥、節流閥等，其安裝位置應緊靠主換向閥，盡量減少回路壓力損失，有利于其它閥的回油或泄漏油暢通。

6、壓力表開關位置

壓力表開頭位置緊靠底板塊；在集中供油系統中，壓力表開關的數量至少一個，多與集中供油中減壓閥的數量相同，凡有減壓閥的支路系統都應設一個壓力表開關。

7、疊加閥的安裝方向

疊加閥原則上應垂直安裝，盡量避免水平安裝方式。疊加閥疊加的元件越多，重量...越大，安裝用的貫通螺栓越長。水平安裝時，在重力作用下，螺栓發生拉伸和彎曲變形，疊加閥間會產生漏油現象。

8、多個油缸系統的組合

一般情況下，一個疊閥只能控制一個油缸，如本系統為多缸工作，通過底板連接出多疊閥。
