淺析臥式雙端面磨床補調測量裝置工作原理

2020-08-10 17:07:10

次

在臥式雙端面磨床上，根據測量對象不同，補調測量裝置分兩種類型，即測量砂輪表面位置的裝置和測量加工后工件尺寸的裝置。測量砂輪表面的位置，一般只能采用非接觸的測量方法，而測量工件的尺寸則常用接觸的方法。在一個自動補調系統中，有的同時使用這兩種測量裝置控制機床，有的只使用測量工件尺寸的裝置控制機床。

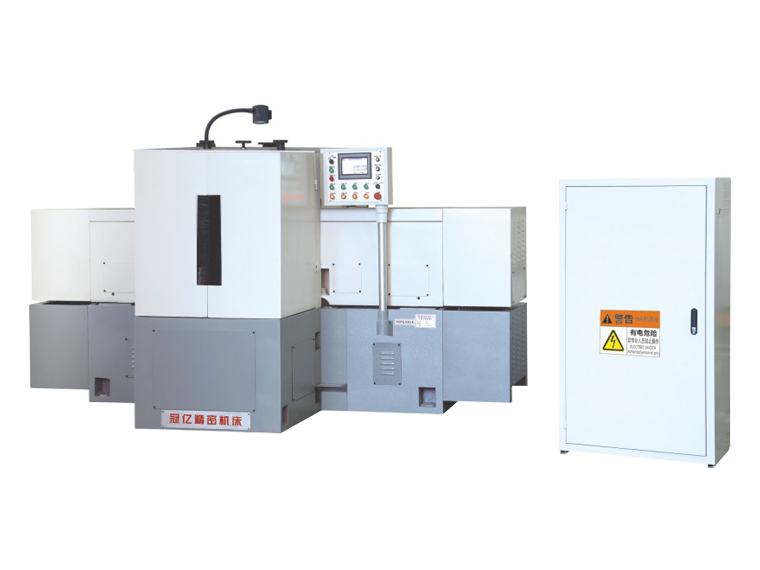

MZ7660貫串送料臥軸無液壓雙端面磨床

雙端面磨床自動補調測量系統由2臺高壓膜片氣動量儀和2個測量裝置所組成。測量裝置用來測量磨床出口處弓箭的厚度，裝置用來調信號，使左砂輪進給。左右砂輪輪流補調，可使兩砂輪工作面與其進口處的導向板保持恒定的位置。每次補調均延時20s，使補調后進行加工的工件到達測量位置，再按測量結果決定是否進行下一次補調。

臥式雙端面磨床自動補調測量系統圖高壓膜片氣動量儀所需恒壓而干凈的空氣由主氣管送來，經過濾穩壓器、手動閥、電磁控制閥而得到。為了擴大測量裝置的測量間隙，以免噴嘴被砂輪磨掉，這里采用了噴射式噴嘴,測量間隙可達(400~600)μm。慣性氣略的作用在于減小冷卻液對測量精度的影響，使氣動量儀指示穩定。
