雙端面磨床主要部件的精度檢驗

2020-10-19 16:29:22

次

1、雙端面磨床主軸前端外徑圓跳動檢驗和端面跳動檢驗：

將主軸和主軸軸承裝入軸套，并預緊，旋轉主軸，在主軸前端外徑處打表，檢測表盤跳動最大差值。

2、雙端面磨床上下兩主軸的同軸度檢驗：

將百分表固定到下主軸發蘭盤上，百分表打在上磨床主軸砂輪法蘭盤定位軸頸面上，上主軸不動，下主軸回轉一周，得到表盤跳動最大差值，最大差值的1/2就是測得的同軸度。

3、雙端面磨床上下兩主軸軸線的平行度檢驗：

將千分表固定到下主軸發蘭盤上，千分表打在磨床上主軸前端端面上，上下主軸同向同速旋轉一周，得到表盤跳動的最大差值即為平行度。

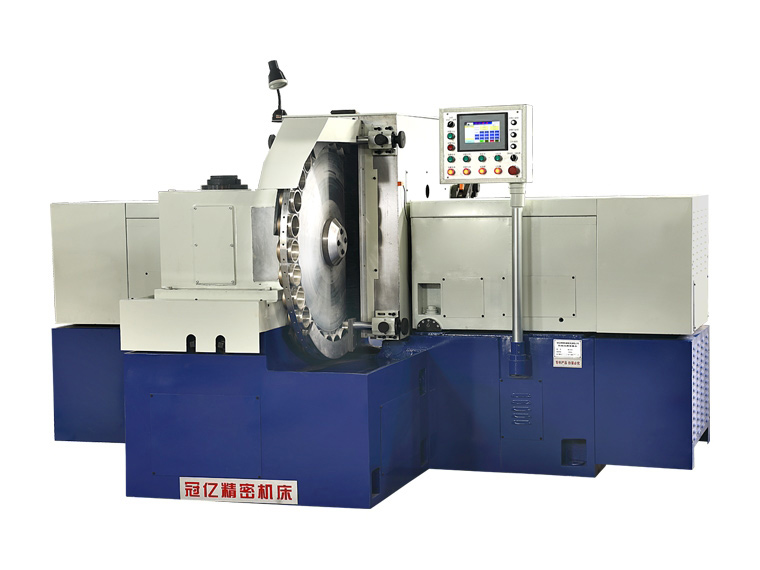

MY7675轉盤送料臥軸無液壓雙端面磨床

4、雙端面磨床下主軸與換件軸中心線的平行度檢驗

將千分表固定到換件軸端面上，千分表打在下主軸前端端面上，旋轉換件軸，得到表盤跳動的最大差值即為平行度。

5、換件軸前端面跳動檢驗：

先將軸承、套筒及軸2連接起來，在軸2前端打表，旋轉軸2，得到表盤跳動最大差值即為端面跳動數值。

6、雙端面磨床下主軸軸線與修整裝置擺臂擺動平面的垂直度檢驗：

將千分表固定在擺臂上，千分表打在下主軸前端發蘭端面上，擺動修整臂，得到表盤跳動的最大差值即為垂直度。
