旋轉式雙端面磨床定位組織

2022-02-25 11:20:33

次

現階段臥軸旋轉式雙端面磨床工件的定位組織選用總體載盤，載盤上立即設定工裝夾具，根據工裝夾具來固定不動工件。該定位組織定位方法有下列存在的不足：

1.工件尺寸不與此同時必須定做不一樣的載盤。

2.定位不一樣規格型號的工件必須更換不一樣的總體載盤，成本費較高。

3.拆.裝總體載盤不方便，必須拆裝原總體載盤并再次安上所需的定位載盤，裝卸搬運勞動量大，且全過程較繁雜。

為了更好地徹底解決以上臥軸旋轉式雙端面磨床定位組織之上存在的不足，大家重現有的定位組織數控車床上開展改善。

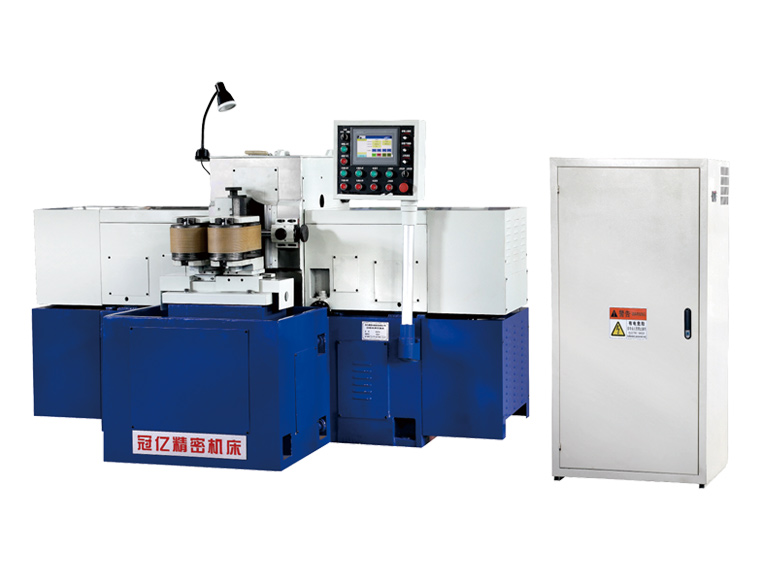

雙端面磨床

臥軸旋轉式雙端面磨床工件定位組織，由定位載盤和載料工裝夾具構成，定位載盤設定容下載料工裝夾具的定位槽，載料工裝夾具固定不動在定位槽中。載料工裝夾具尾端限制位凸起，相對應地定位載盤的定位槽底邊設定限位開關槽，限位開關凸起插進限位開關槽中，并由定位銷固定不動。

通這類型的臥軸雙端面磨床定位組織完成定位載盤和載料工裝夾具規范化設計方案，可較大程度上減少制造成本和應用成本費。拆換工件時，可在沒有拆換定位載盤的情形下，不用拆裝定位載盤和周圍別的輔助工作服，只需拆換別的規格型號的載料工裝夾具，來完成生產加工別的規格型號商品的目地，提升了雙端面磨床工件定位組織的適應能力，降低了裝卸搬運定位載盤的勞動量，從而節省人力耗費。
